温湿度变送器

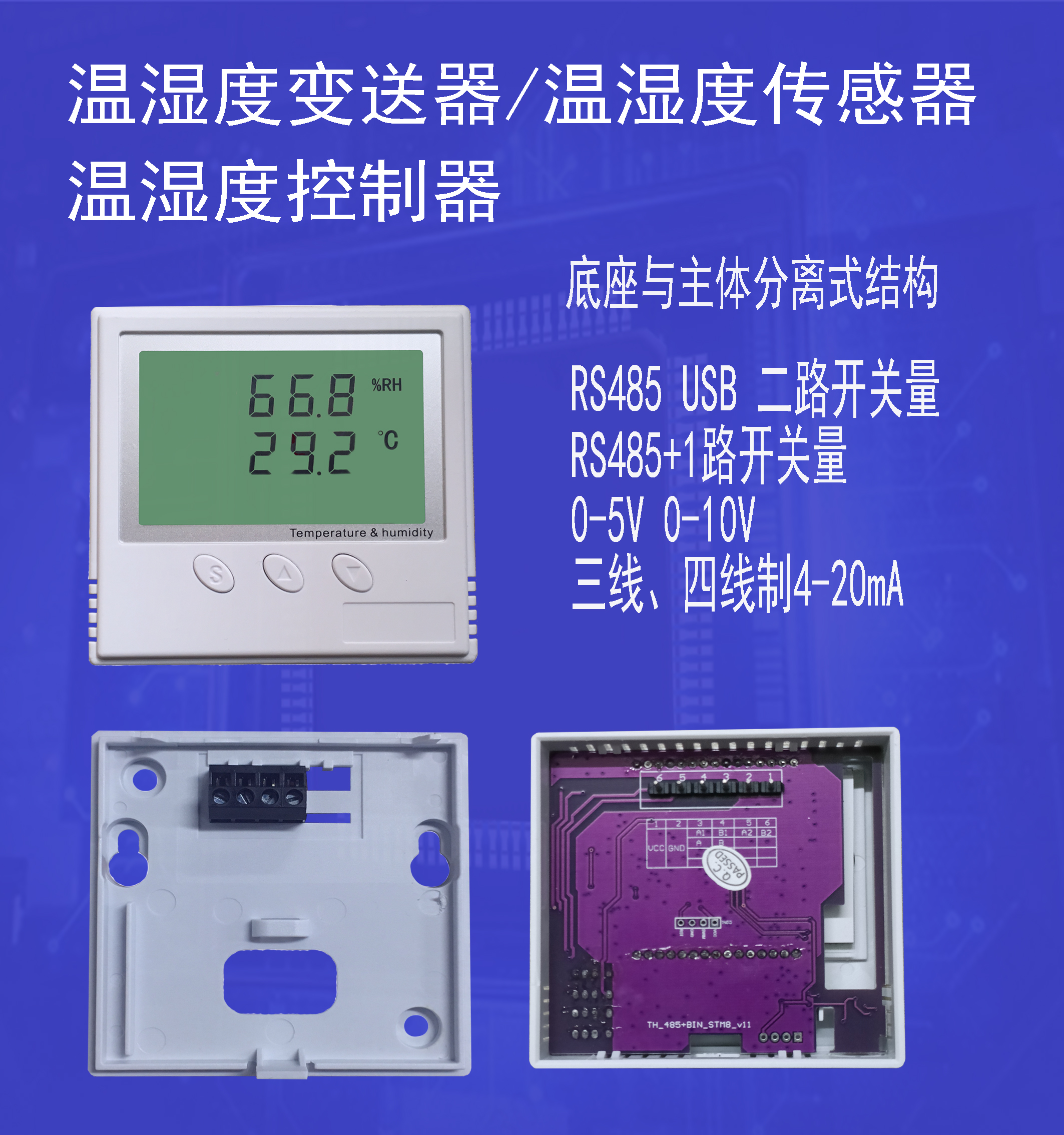

温湿度封面页

一、适用范围：

本温湿度变送器利用温湿度一体式传感器测量空气中的温度、湿度并转换为数字信号输出；适用于室内环境测量，主要应用场所：机房、厂房、仓库、图书馆、实验室等。

二、 产品特点：

l 大屏LCD，轻巧美观；

l 进口温湿度一体式传感器，可靠性高，精度高, 年漂移小；

l 大屏幕LCD同时显示温湿度。

l 底座与主体可分离式结构，易于安装，易于维护；

l RS-485 通讯模块输出，标准MODBUS协议；

l 完善的接口保护,防护性能好。

三、主要技术参数：

RS485:

供电电压	DC9V-DC24V，电流 < 10mA
测量范围	温度：-20℃~70℃ ；湿度：0～100%rh
测量精度	温度：±0.5℃；湿度：±3%rh
显示分辨率	温度：0.1℃；湿度：0.1％RH
输出范围	温度：-20℃~70℃ ；湿度：0～100%rh
接口类型	RS-485，最大通讯距离1200m, 端子直接连接
地址	1-255, 通过按键选择或者软件设置
协议	MODBUS RTU
数据格式	1起始位,8数据位,无位校验,1终止位
波特率	1200bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s, 通过按键选择或者软件设置
通信指示	RX/TX
底座接线端子	1：系统电源＋线 2：系统电源 -线 3：系统传输线(RS485)＋线 4：系统传输线(RS485)－线

开关量：

供电电压	DC12V-DC24V，电流 < 50mA
测量范围	温度：-20℃~70℃ ；湿度：0～100%rh
测量精度	温度：±0.5℃；湿度：±3%rh
显示分辨率	温度：0.1℃；湿度：0.1％RH
输出范围	温度：-20℃~70℃ ；湿度：0～100%rh
开关量指示	开关开闭合指示
输出类型	两路开关量为继电器干触点输出，最大DC30V 1A触点，正常时常开。温湿度超限时常开点闭合。菜单可自由设置继电器1，继电器2的超限方式，内容包括温度上限或下限报警，湿度上限或下限报警，也可以设上下限都报警等。温度报警回差1.5℃，湿度报警回差3%。
底座接线端子	1：系统电源＋线 2：系统电源 -线 3：继电器2输出公共端 4：继电器2输出常开端 5：继电器1输出公共端 6：继电器1输出常开端

USB接口:

供电电压	外部DC9V-DC24V或USB供电，电流 < 30mA
测量范围	温度：-20℃~70℃ ；湿度：0～100%rh
测量精度	温度：±0.5℃；湿度：±3%rh
显示分辨率	温度：0.1℃；湿度：0.1％RH
输出范围	温度：-20℃~70℃ ；湿度：0～100%rh
接口类型	MINI USB，线长 <= 5m；CH340驱动，支持win7、win8、win10、win11
地址	1-255, 通过按键选择或者软件设置
协议	MODBUS RTU
数据格式	1起始位,8数据位,无位校验,1终止位
波特率	1200bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s, 通过按键选择或者软件设置
通信指示	RX/TX
底座接线端子(可加RS485,订货说明)	1：系统电源＋线 2：系统电源 -线 3：系统传输线(RS485)＋线 4：系统传输线(RS485)－线

模拟量(需要加信号地)：

模拟量(三线制4-20mA)：

四、外形尺寸与接线图：

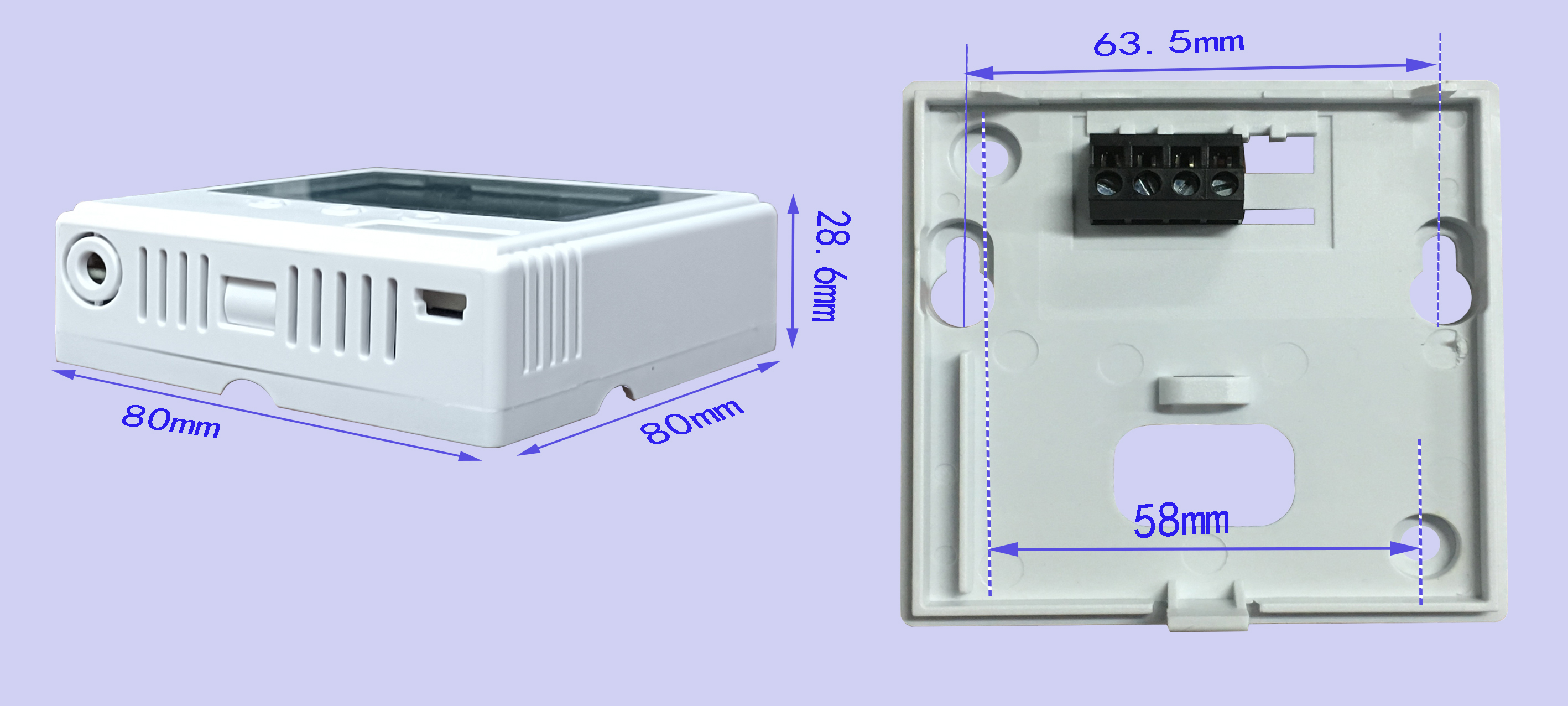

安装尺寸

接线方法

Ｓ: 键进入设定界面和退出界面。

▲: 向上翻动功能和增加设定值。

▼: 向下翻动功能和减小设定值。

六、菜单设置：

1、长按Ｓ键三秒由测量模式进入设置模式，按▲或▼键改变设置选项;

2、Addr为通信地址选项，bAUd为通信波特率选项，End为结束。

3、选中所要设置选项，按Ｓ键出现选项数值，按▲或▼键改变数值，

4、按Ｓ键保存数值并退回到选项状态，选中End选项，按Ｓ键退出设置模式；

5、进入设置模式25秒没按键将自动退出设置模式。

七、安装方式：

1、安装时，线槽端头与传感器底座连接处，应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上，建议先安装底座，然后在钉线槽。

2、传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。

八、注意事项

1、变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。

2、为了防止隔离地板下冷空气通过线槽影响传感器真实测试，线槽上端
