ATFK复合开关使机械开关的接点准确地在需要的时刻闭合或断开。就是要在开关接点两端电压为零的时刻闭合，从而实现电容器的无涌流投入，在电流为零的时刻断开，从而实现开关接点的无电弧分断，具有抗干扰、防雷击和电源缺相的保护功能。也可以用于电动机制起动控制和电阻性负载的切换.勿需加装散热器。

主要参数

1.   技术参数

1.1 额定工作电压: 380V AC  50Hz

1.2额定工作电流  40-60A

1.3 额定控制电压: 12VDC

2.   技术要求:

2.1控制功能

2.1.1开关动作:零电压时合闸,零电流时分闸.

2.1.2自动搜索最佳投入点,响应迅速.

2.1.3 响应时间:短

3.使用条件

3.1海拔不超过2000m

3.2环境温度:-20℃～+60℃.

3.3 相对湿度：+40℃.时不超过90％

3.4 工作电压范围:三相交流 380 ±15%

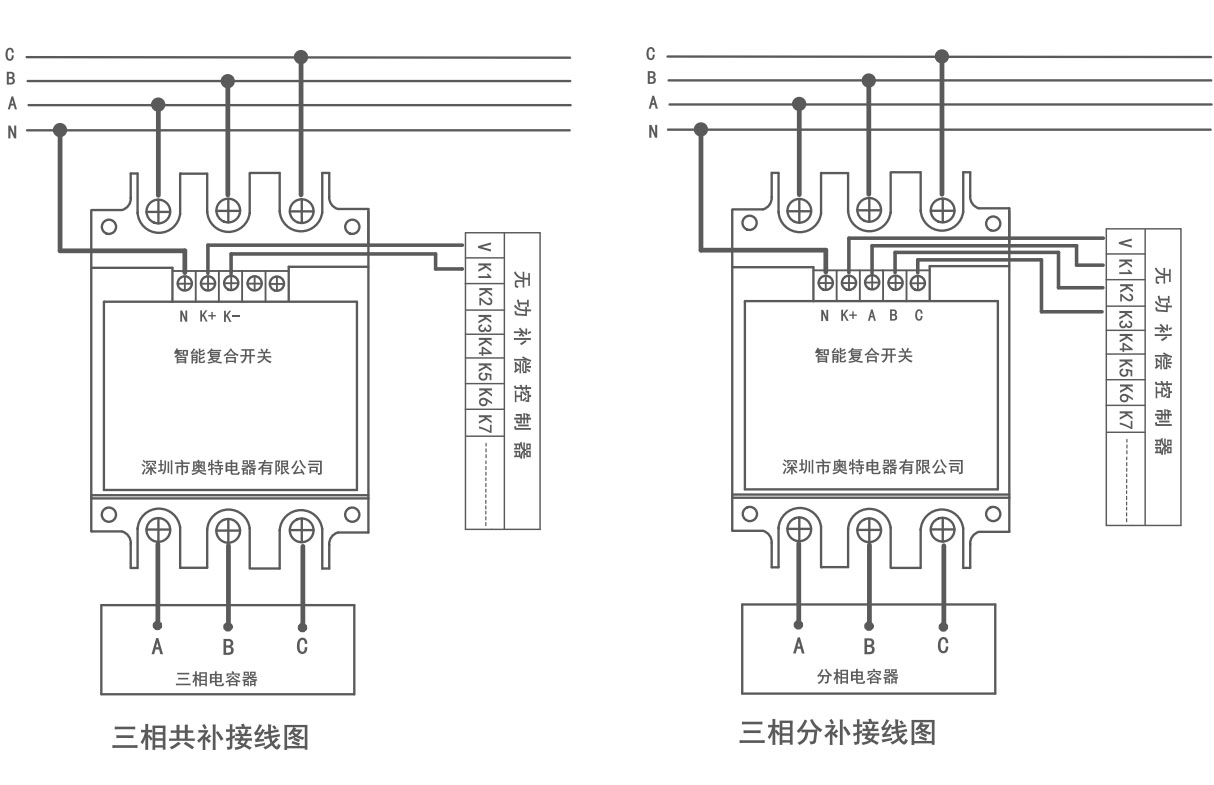

接线图

 注 意 事 项

1）          交流输入,输出严禁接反.

2）        控制电压输入极性V和K1要连接无误.

V接控制器的公共端(+12VDC)

K1接控制器的输出端(1-12端之一)

如是Y型K2、K3接法见无功补偿控制器接线图

3）              运输时,本复合开关在遇强烈震动时可能会导致磁保持继电器出现接通现象,但在通电时,本开关会自动复位并恢复正常状态,无需人工复位.

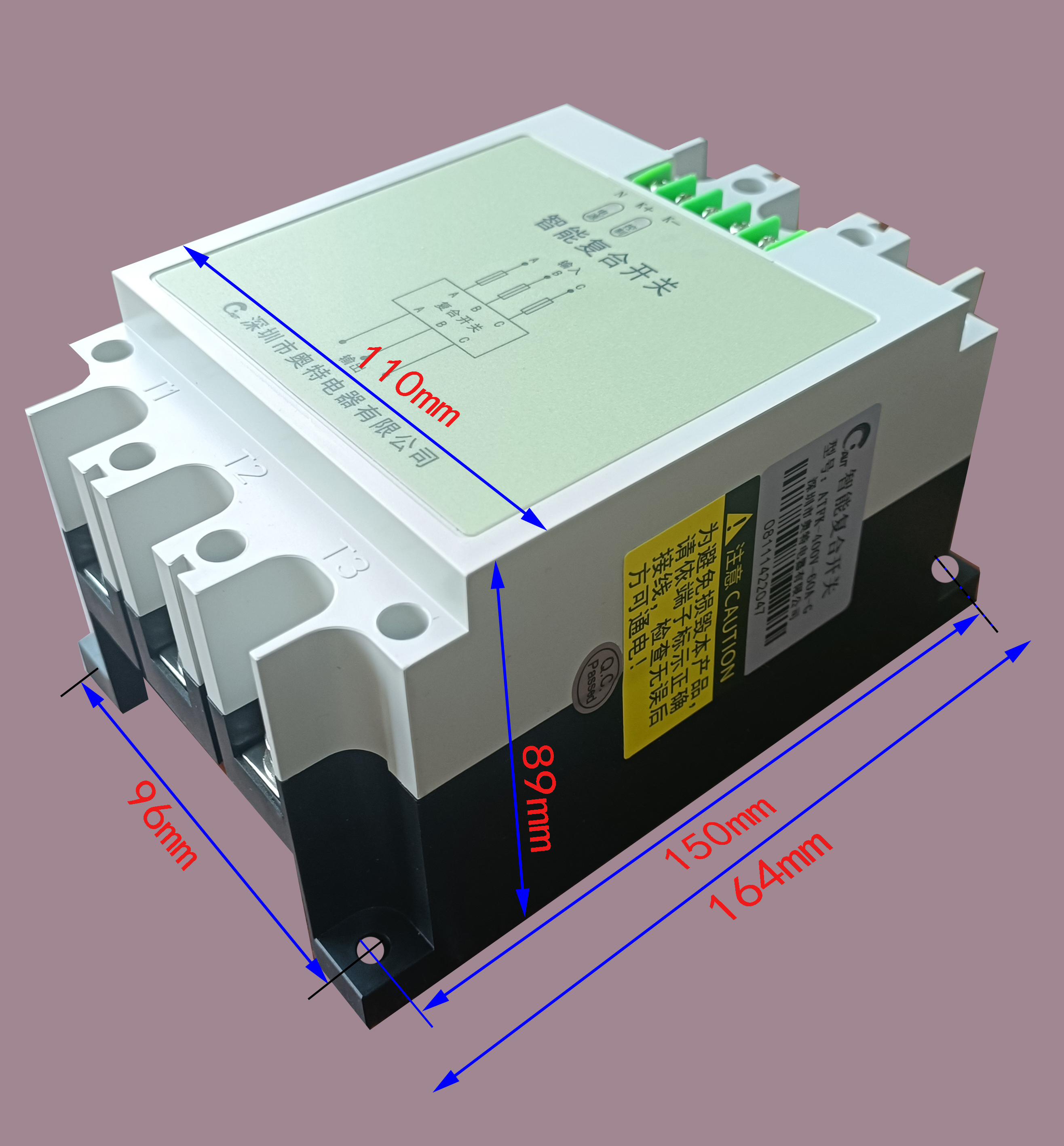

外形安装尺寸
